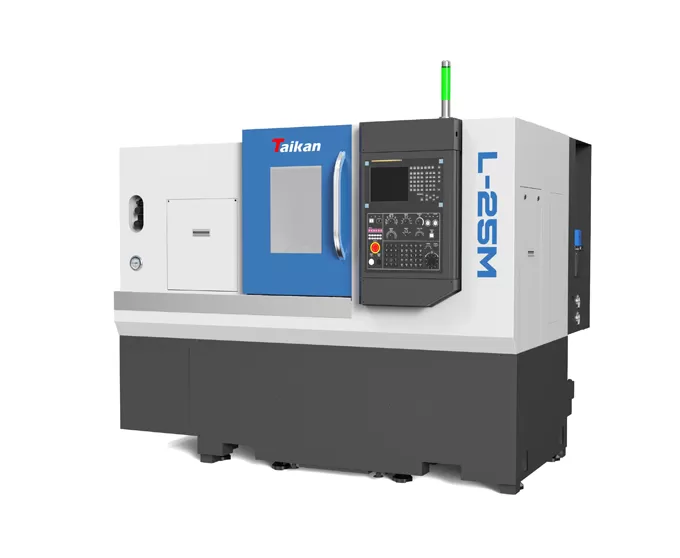

Tour L-25M à rotation horizontale CNC de haute précision (fraisage)

Gamme de traitement

Diamètre de rotation max.

Mm

Φ 520

Diamètre de traitement max. (axe/plaque)

Mm

Φ 200/φ 250

Longueur de traitement max.

Mm

400

Diamètre max. bar

Mm

Φ 45

Voyage

Voyage de l'axe X

Mm

190

Puissance du moteur de l'axe X/couple de décrochage

KW/Nm

2.4/11

Déplacement de l'axe Z

Mm

430

Puissance du moteur de l'axe Z/couple de décrochage

KW/Nm

2.4/11

Broche

Puissance de sortie (S1/S6)

KW

7.5/11.25

Forme d'extrémité de broche

A2-5

Vitesse rotative de la broche

R/min

5300

Diamètre trou

Mm

Mn 57

Chuck

Mandrin hydraulique à 3 mâchoires

Pouce

6

Creux

Tailstock

Manchon sur mesure diamètre/voyage

Mm

Φ70/100

Facultatif

Trou conique à manches sur papier

Morse

Morse 4 #

Centre en direct

Vitesse

Vitesse de traversée rapide de l'axe X

M/min

30

Vitesse de traversée rapide de l'axe Z

M/min

30

Réduire le taux d'alimentation

Mm/min

1 ~ 8000

Porte-outil

Capacité de l'outil

T

12

Puissance du moteur de tête de fraisage/couple de décrochage

KW

2.3/11-34

Outil de fraisage max. vitesse

R/min

4000

Spécification de la poignée de l'outil de fraisage

Mm

BMT45

Spécification du porte-outil de tournage

Mm

25 × 25

Max. diamètre de l'outil ennuyeux

Mm

Φ 32

Précision

Précision de positionnement de l'axe X

Mm

0.006

Précision de positionnement de l'axe Z

Mm

Précision de positionnement de l'axe C

Arc sec

51

Répétabilité de l'axe X

Mm

0.004

Répétabilité de l'axe Z

Mm

0.006

Répétabilité de l'axe C

Arc sec

20”

D'autres

Capacité d'alimentation

KVA

25

Volume de liquide de refroidissement

L

150

Dimension

Mm

2300*1880*1800

Poids total

Kg

3600
