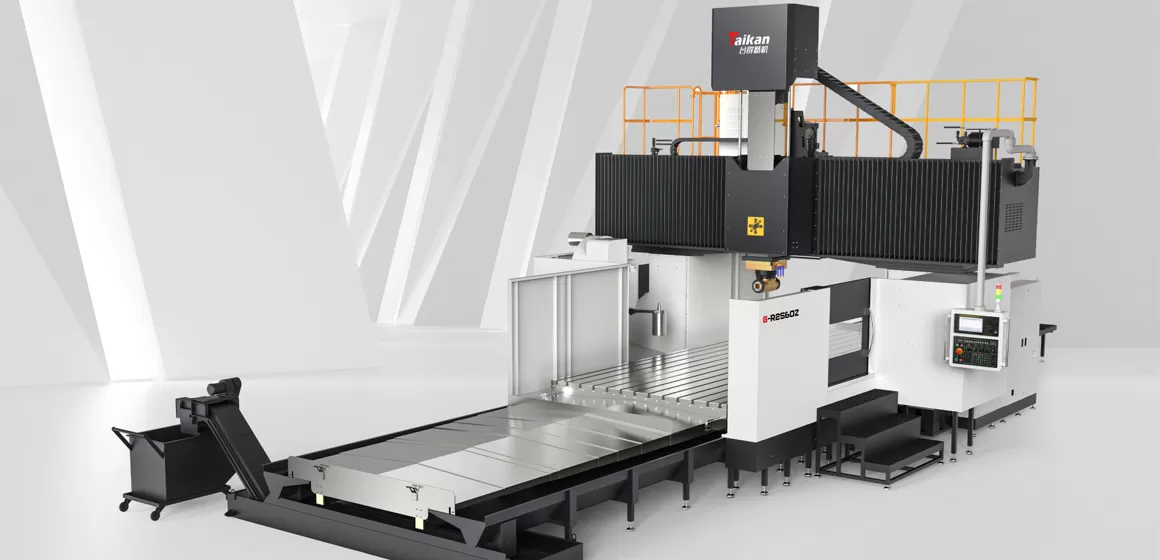

Centre d'usinage portique

Pour assurer la plus grande stabilité et rigidité pour différentes applications d'usinage, TAIKAN fournit quatre types de conceptions structurelles:

• Structure de portique à faisceau fixe-La poutre reste stationnaire, idéale pour une coupe robuste de haute précision.

• Structure de portique à colonne mobile-La broche se déplace le long de l'axe X, adaptée à l'usinage à déplacement long de grandes pièces.

• Colonne mobile et structure de portique de faisceau mobile-La combinaison de la colonne mobile et de la poutre mobile offre une plus grande flexibilité pour l'usinage à grande échelle.

• Structure de portique de type pont-Un cadre de style pont très rigide, assurant des performances dynamiques élevées pour un usinage complexe à cinq axes.

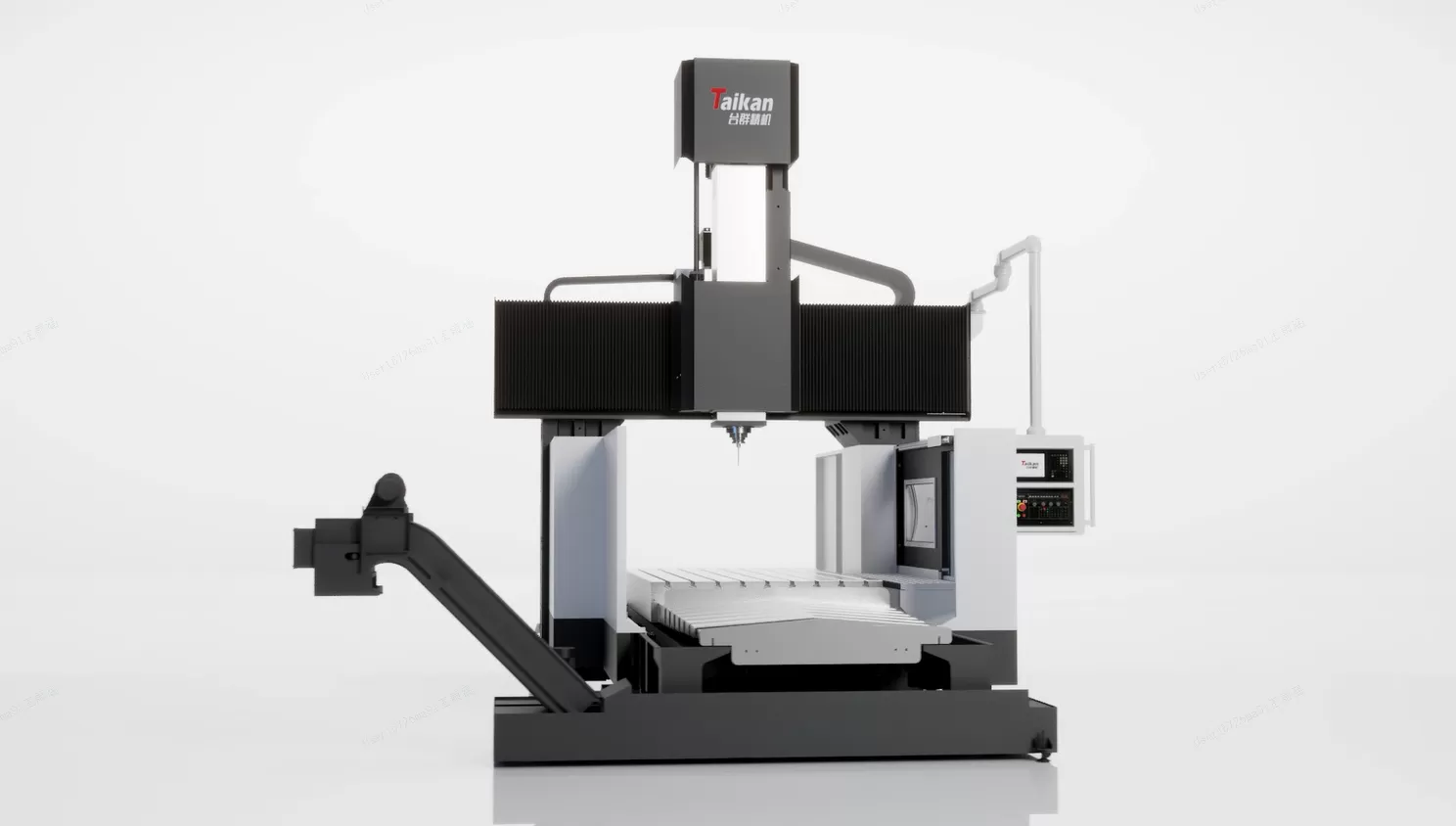

TAIKAN propose trois méthodes d'entraînement d'alimentation pour assurer une haute précision et une efficacité énergétique dans différentes conditions d'usinage:

• Direct Drive-Le moteur à entraînement direct se connecte directement à la vis à billes, réduisant la perte de transmission et améliorant la réponse dynamique, idéal pour l'usinage de précision.

• Courroie d'entraînement-La courroie synchrone entraîne la vis à billes, assurant un bon fonctionnement pour diverses applications d'usinage général.

• Boîte de vitesses Drive-Un système de réduction de vitesse offre un couple élevé, parfait pour la coupe robuste et l'usinage de grandes pièces.

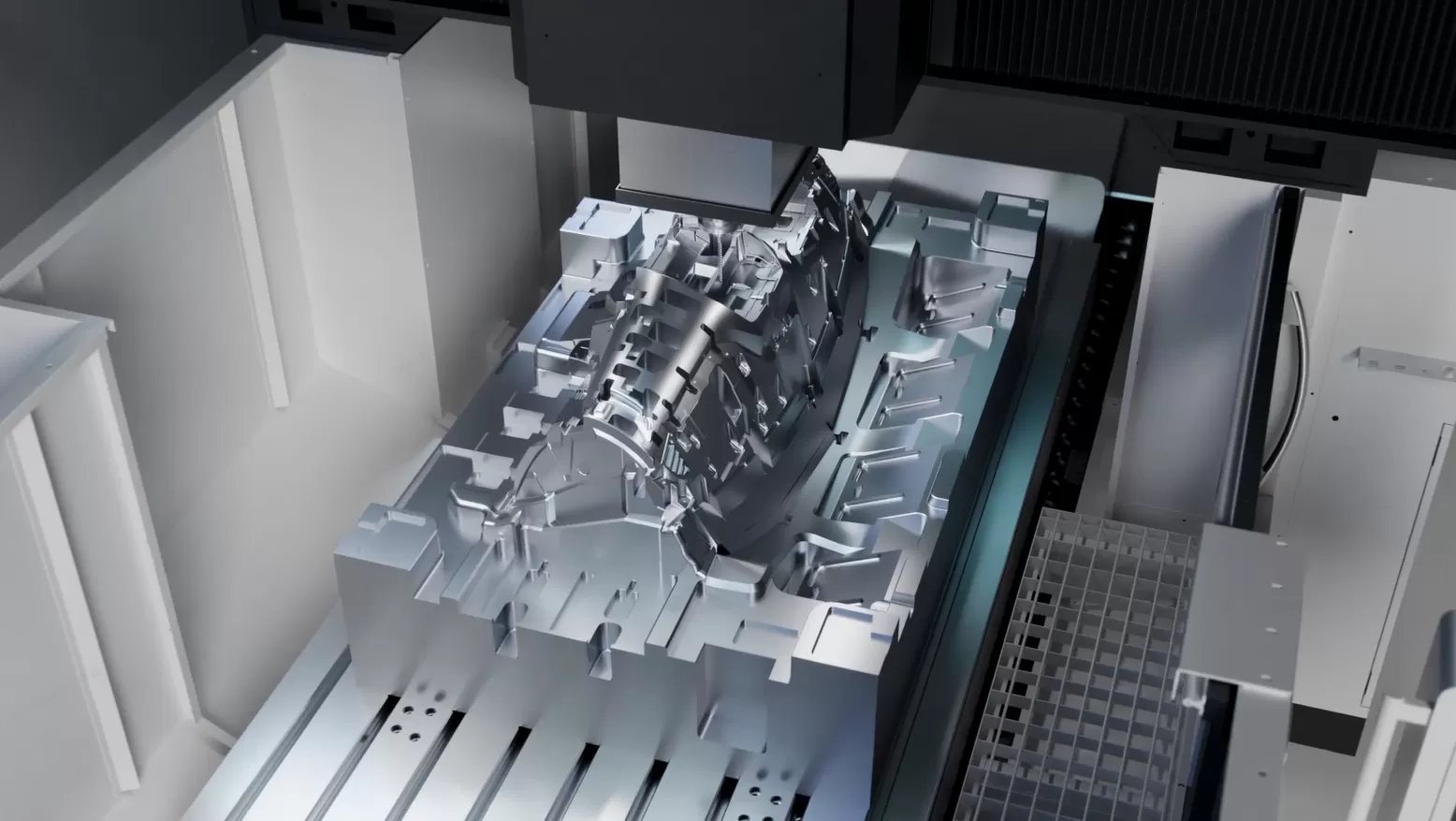

L'axe Z (tête de broche) est disponible en trois configurations pour répondre à différentes exigences d'usinage:

• Rail linéaire-Assure un mouvement fluide, adapté à l'usinage de moules de précision à grande vitesse.

• Rail dur de type T-Améliore la rigidité et la stabilité de l'axe Z, idéal pour la coupe robuste.

• Box Way Hard Rail-Améliore la résistance aux vibrations et la capacité de charge, ce qui le rend idéal pour l'usinage de grandes pièces avec des exigences de rigidité élevées.

De plus, toutes les configurations de l'axe Z sont équipées d'un système d'équilibrage de l'azote, réduisant efficacement le poids de la broche, augmentant la durée de vie du système servo et améliorant la précision de l'usinage.

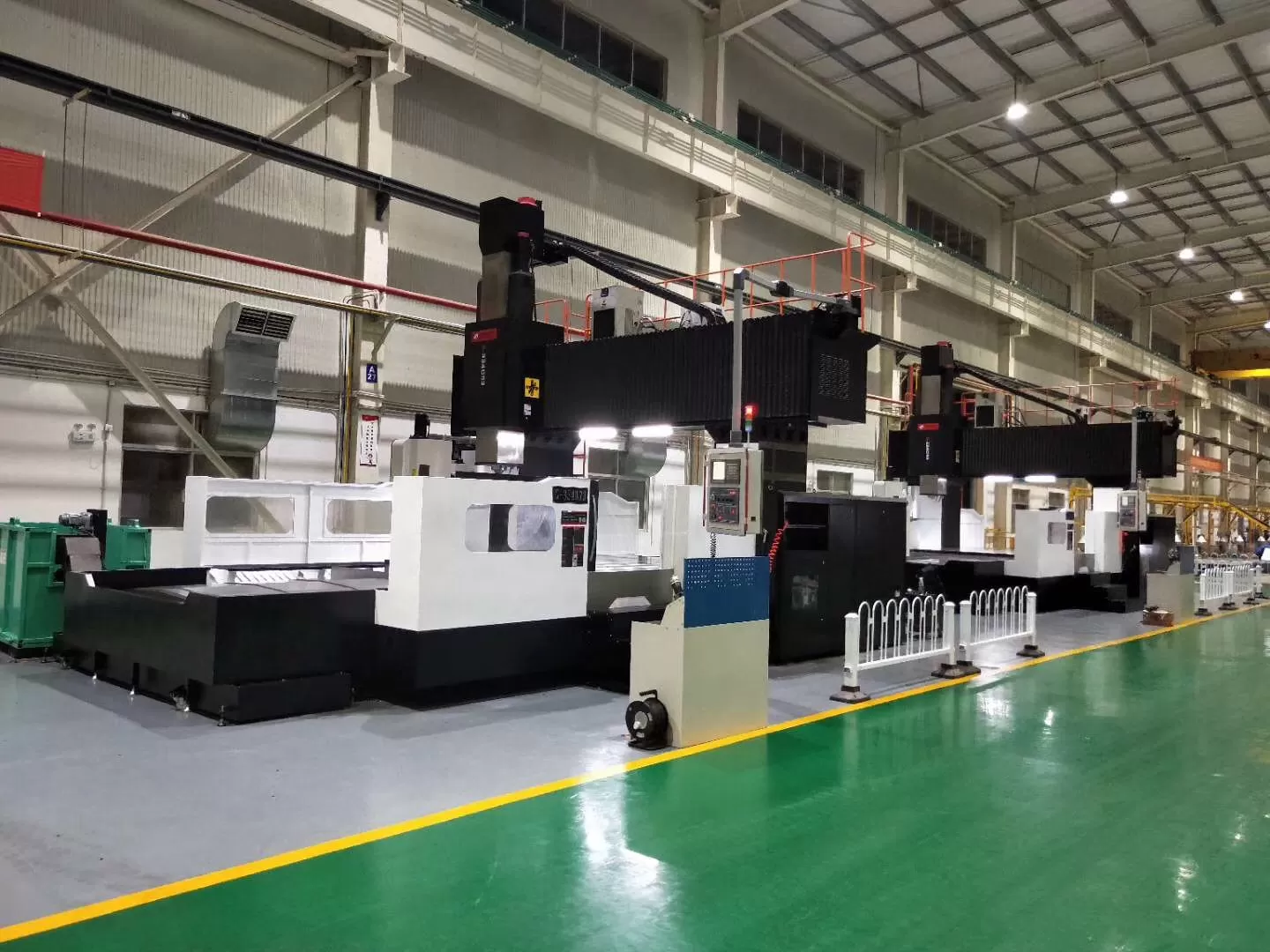

Pour répondre à une large gamme d'exigences d'usinage, TAIKAN propose six configurations de tête de broche:

• Broche à entraînement direct-Haute vitesse et précision, adaptée à l'usinage de pièces de précision.

• Broche électrique-Fonctionnement à faible bruit et à grande vitesse, parfait pour l'usinage à haute finition.

• Broche de ceinture-Fonctionnement stable, adaptable à diverses conditions d'usinage.

• Broche d'engrenage-Couple de sortie élevé pour les applications de coupe robuste.

• Tête à 90 ° entièrement automatique-Permet l'usinage à cinq faces, améliorant la flexibilité et l'efficacité de l'usinage en complétant plusieurs surfaces en une seule configuration.

• Tête de fraisage à double balançoire de type fourche-Prend en charge le positionnement multi-angle ou l'usinage simultané à cinq axes, idéal pour les pièces de forme complexe et l'usinage de grand moule de haute précision.
