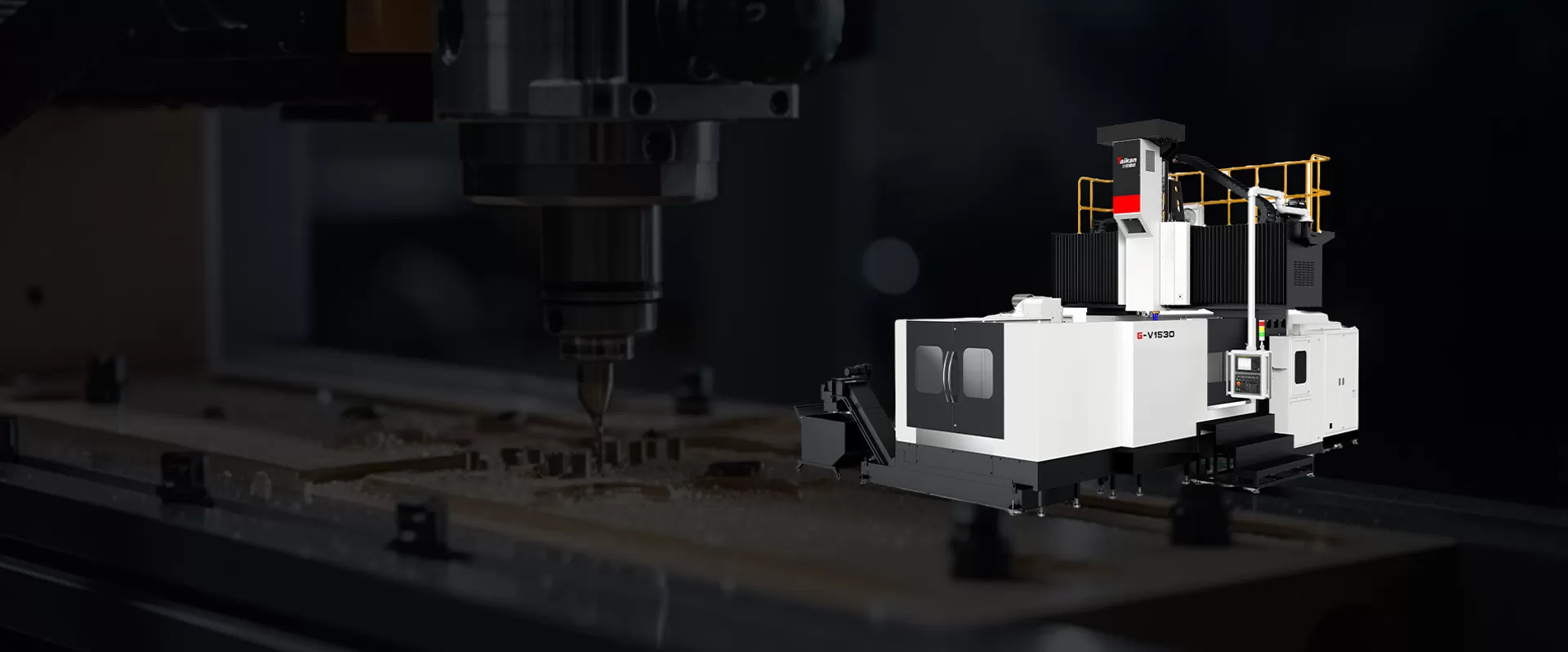

Taikan CNC: Centre d'usinage portique série G-VU 5 axes Fabricant et fournisseur

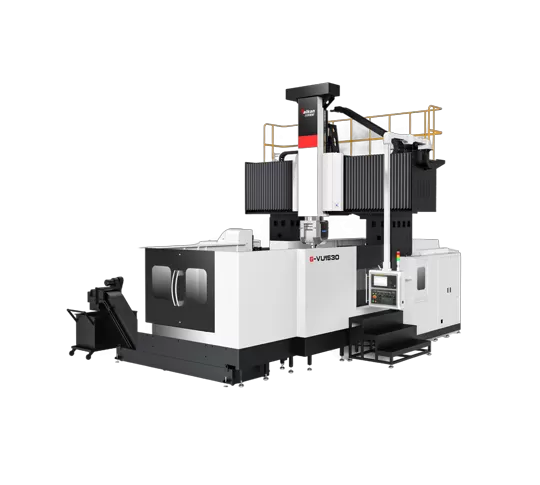

Types de centre d'usinage de portique à 5 axes de la série G-VU

Conception de table de travail mobile avec colonne fixe et traverse; Les axes X, Y et Z utilisent tous des guides linéaires.
Tête pivotante en forme de fourche AC à entraînement direct standard avec un système Siemens ONE.

Article	Unité	G-VU1220	G-VU1530	G-VU2030/VU2040/VU2050	G-VU2540/VU2550/VU2560
Voyage de l'axe X	Mm	2,150	3,200	3,200/4,200/5,200	4,200/5200/6,200
Déplacement de l'axe Y	Mm	2,000	2,700	2,700	3,200
Déplacement de l'axe Z	Mm	800	1,000	1,000	1,000
Largeur de porte efficace	Mm	1,600	2,450	2,450	2,950
Largeur de table de travail	Mm	1,250	1,500	2,000	2500
Longueur de table de travail	Mm	2,000	3,000	3,000/4,000/5,000	4,000/5,000/6,000
Spécifications du porte-outil	/	HSK-A63	HSK-A63	HSK-A63	HSK-A63
Vitesse de broche max.	R/min	2,0000	18,000	18,000	18,000
Puissance du moteur de la broche	KW	20	30	30	30
Couple de sortie de broche	N.m	35/42	72/85	72/85	72/85
