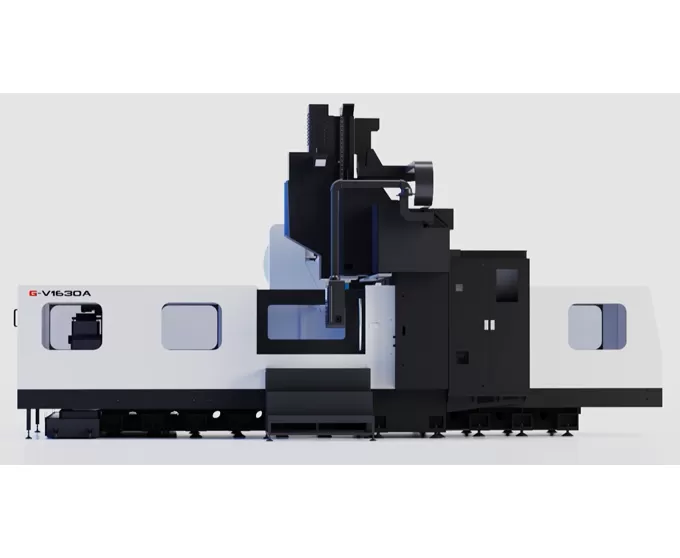

Name: Centre d'usinage portique G-V1630 A/B/C à 3 axes Guides linéaires
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Application de G-V1630 A/B/C Guides linéaires 3 axes Centre d'usinage portique

La machine convient au traitement par lots multi-variétés et petits à moyens de pièces complexes telles que des composants de type boîte de taille moyenne, des plaques, des disques, des vannes et des boîtiers.

Spécifications de G-V1630 A/B/C 3 axes Guides linéaires Centre d'usinage portique

Article			Unité	G-V1630A	G-V1630B	G-V1630C
Voyage	Voyage de l'axe X (tableau longitudinal)		Mm	3200
	Voyage de l'axe Y (Crossbeam transversal)		Mm	1800
	Voyage de l'axe Z (Ram vertical)		Mm	800
	Distance de l'extrémité de la broche à la table		Mm	100 ~ 900		70 ~ 870
	Largeur efficace du portique		Mm	1800
Tableau	Taille de la table (L× W)		Mm	3000 × 1600
	Charge max.		Kg	8000
	T-slot (Largeur × Pitch× Qty)		Mm	22 × 160 × 9
Broche	Type de lecteur		/	Ceinture entraînée	À engrenages	Broche motorisée
	Vitesse de broche max.		R/min	6000	6000	15000
	Puissance de broche (nominale/crête)		KW	15/18.5		15/22
	Sortie de couple (nominale/crête)		N.m	191/315	573/945	45.7/73.6
	Broche conique		/	BT50		BBT40
ATC (Opt.)	Nombre d'outils		T	24
	Max. tool dia. (Complet/Adjacent)		Mm	Direct 110/, 200		Direct 80/, 150
	Longueur de l'outil max.		Mm	350		250
	Poids de l'outil max.		Kg	18		8
Vitesse	Gamme de taux d'alimentation (coupe)		M/min	10
	Vitesse de traversée rapide (axe X/Y/Z)		M/min	16/16/12
Précision	Précision de positionnement		Mm	0.02/0.015/0.012
	Répétabilité		Mm	0.012/0.008/0.008
D'autres	Contrepoids d'axe Z		/	Équilibre de l'azote
	Système CNC		/	FANUC 0i-MF PLUS (Opt. Mitsubishi M80, Siemens 828D)
	Alimentation en air	Débit	L/min	280 (ANR)
		Pression	MPa	0.5 ~ 0.8
	Capacité électrique totale		KVA	40
	Capacité du réservoir de liquide de refroidissement		L	400
	Taille de la machine	Longueur	Mm	7800
		Largeur	Mm	5400
		Hauteur	Mm	4550
	Enceinte de la machine		-	Tôle de périmètre complet

Les informations sur cette page sont à titre de référence seulement. Les spécifications et les détails peuvent changer en raison des mises à niveau ou des améliorations du produit. Pour plus d'informations, veuillez nous contacter.
