Taikan CNC: Centre d'usinage à double colonne série G-V Fabricant et fournisseur

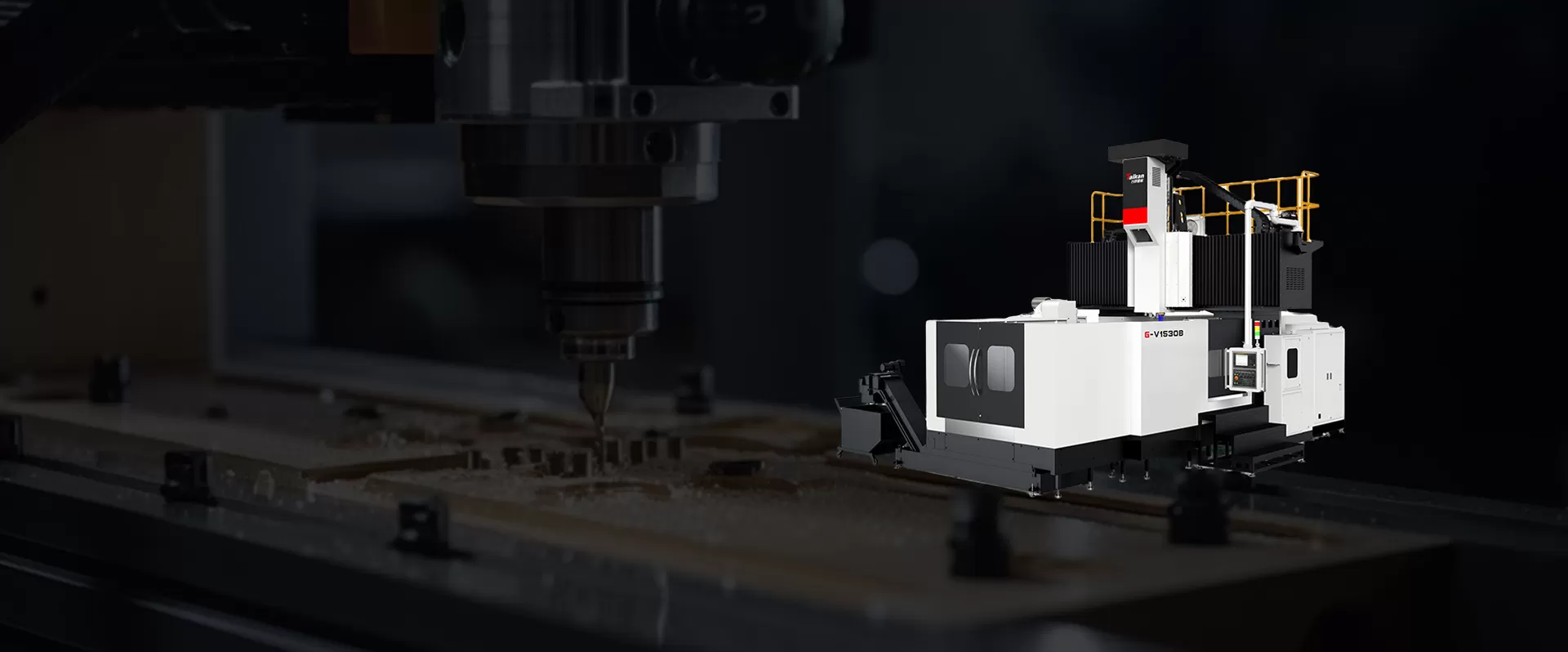

Types de guides linéaires à 3 axes de la série G-V

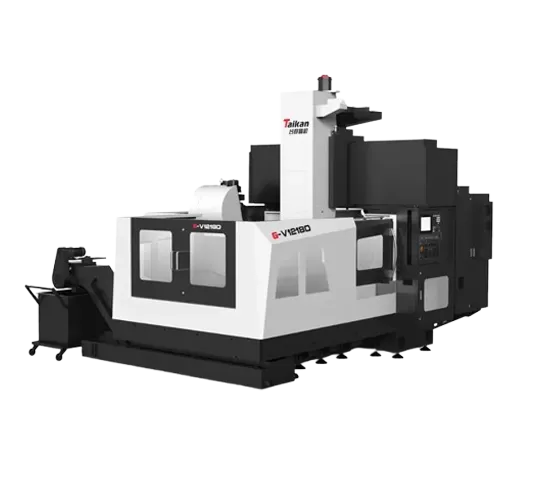

Centre d'usinage de portique à axe direct G-V1218D

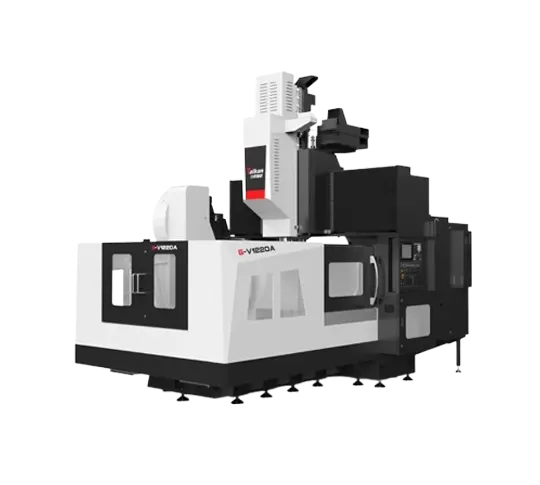

Centre d'usinage portique Guides linéaires G-V1220A/B/C à 3 axes

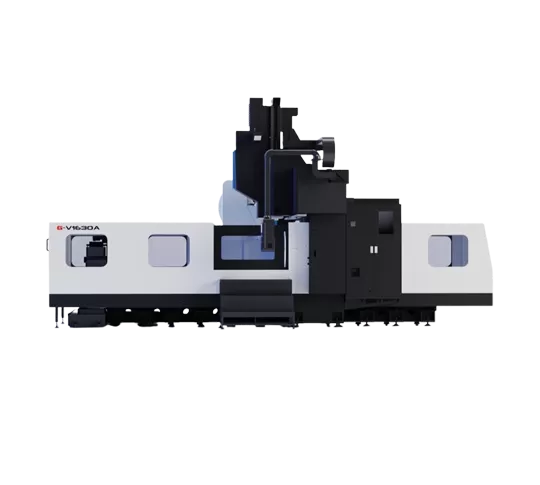

Centre d'usinage portique G-V1630 A/B/C à 3 axes Guides linéaires

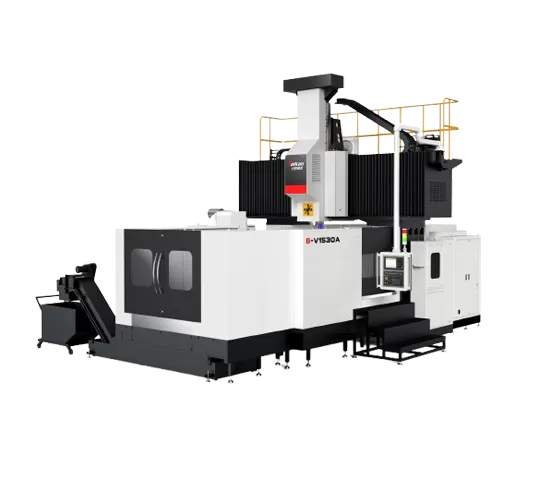

Centre d'usinage portique Guides linéaires à 3 axes G-V1530A/B/C/Z

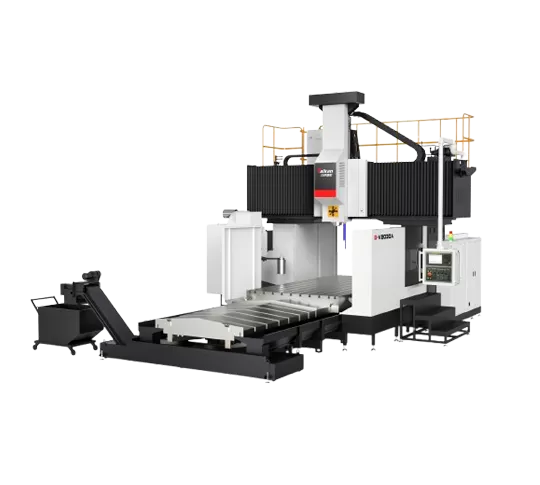

Centre d'usinage portique G-V2030 A/B/C/Z à 3 axes Guides linéaires

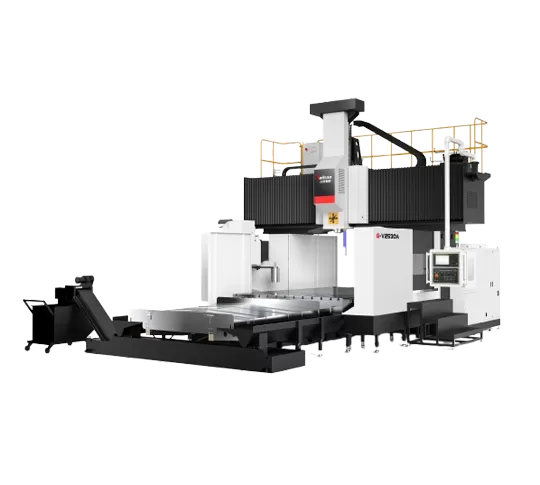

Centre d'usinage portique G-V2530 A/B/C/Z à 3 axes Guides linéaires

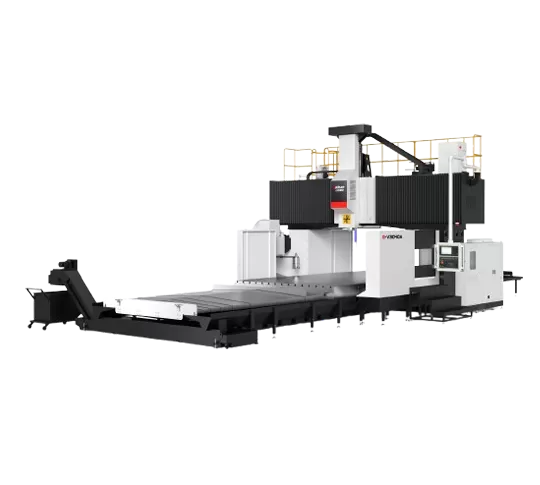

Centre d'usinage portique G-V3040 A/B/C/Z à 3 axes Guides linéaires

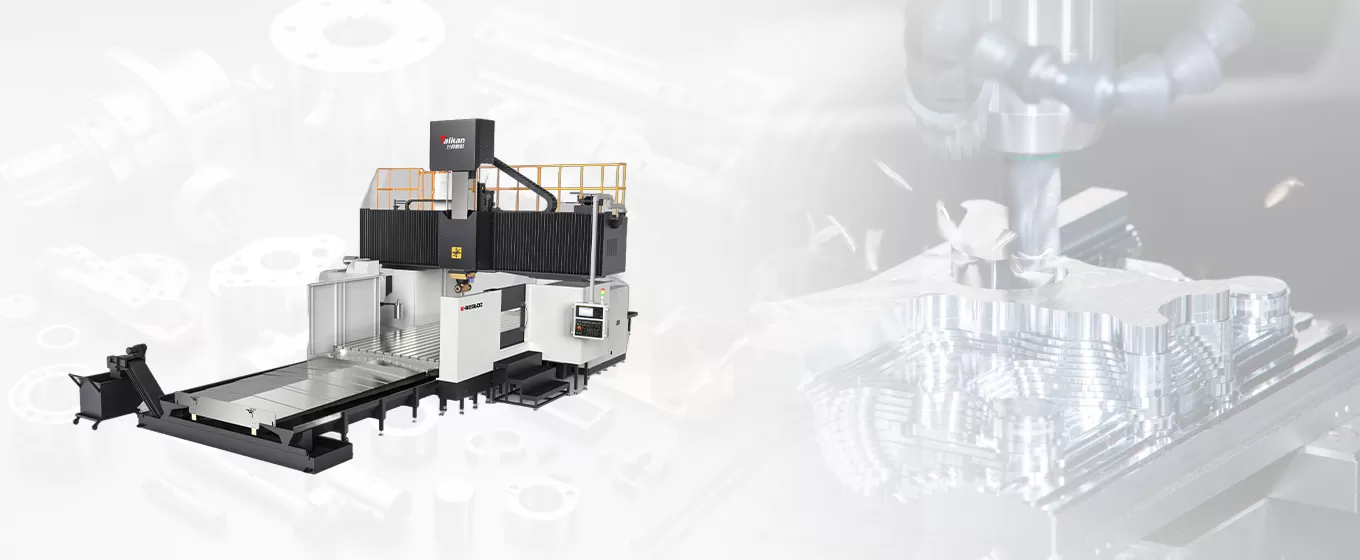

Avantages des guides linéaires à 3 axes de la série G-V

Conception de table de travail mobile avec colonne fixe et traverse; Les axes X, Y et Z utilisent tous des guides linéaires. En option, l'axe Z peut être équipé d'une voie de guidage de boîte à vérin de type T.
Y compris les modèles de broche à entraînement direct, les modèles de broche à entraînement par courroie et les modèles de broche à engrenage.

Série G-V

Article	Unité	G-V1220D/V1225D/V1230D	G-V1630D	G-V1018A	G-V1220A/V1225A/V1230A
Voyage de l'axe X	Mm	2,100/2,600/3,150	3,150	1,800	21,00/2600/3200
Voyage de l'axe Y	Mm	1,525	1,800	1,200	1,525
Voyage de l'axe Z	Mm	700	700	800	800
Largeur de porte efficace	Mm	1,560	1,800	1,1,60	1,560
Largeur de table de travail	Mm	1,250	1,800	1,000	1,250
Longueur de table de travail	Mm	2,000/2,500/3,000	3,000	1,800	2,000/2,500/3,000
Spécifications du porte-outil	/	BBT40/BT40	BBT40/BT40	BT50	BT50
Vitesse de broche max.	R/min	12,000 (couplage direct)	12,000 (couplage direct)	6,000	6,000
Puissance du moteur de la broche	KW	11/15	11/15	15/18.5	15/18.5
Couple de sortie de broche	N.m	52/95	52/95	191/315	191/315

Article	Unité	G-V1520B/V1530B/V1540B	G-V2030B/V2040B/V2050B	G-V2540B/V2050B/V2560	G-V3050B/V3060B/V3080B
Voyage de l'axe X	Mm	2,200/3,200/4,200	3,200/4,200/5,200	4,200/5,200/6,200	5,200/6,200/8,400
Voyage de l'axe Y	Mm	2,200	2,700	3,200	3,700
Voyage de l'axe Z	Mm	1,000	1,000	1,000	1,000
Largeur de porte efficace	Mm	1,950	2,450	2,950	3,450
Largeur de table de travail	Mm	1,500	2,000	2,500	3,000
Longueur de table de travail	Mm	2,000/3,000/4,000	3,000/4,000/5,000	4,000/5,000/6,000	5,000/6,000/8,000
Spécifications du porte-outil	/	BT50	BT50	BT50	BT50
Vitesse de broche max.	R/min	6,000	6,000	6,000	6,000
Puissance du moteur de la broche	KW	15/18.5	22/35	22/35	22/35
Couple de sortie de broche	N.m	807/1,331	790/1,258	790/1,258	790/1,258
