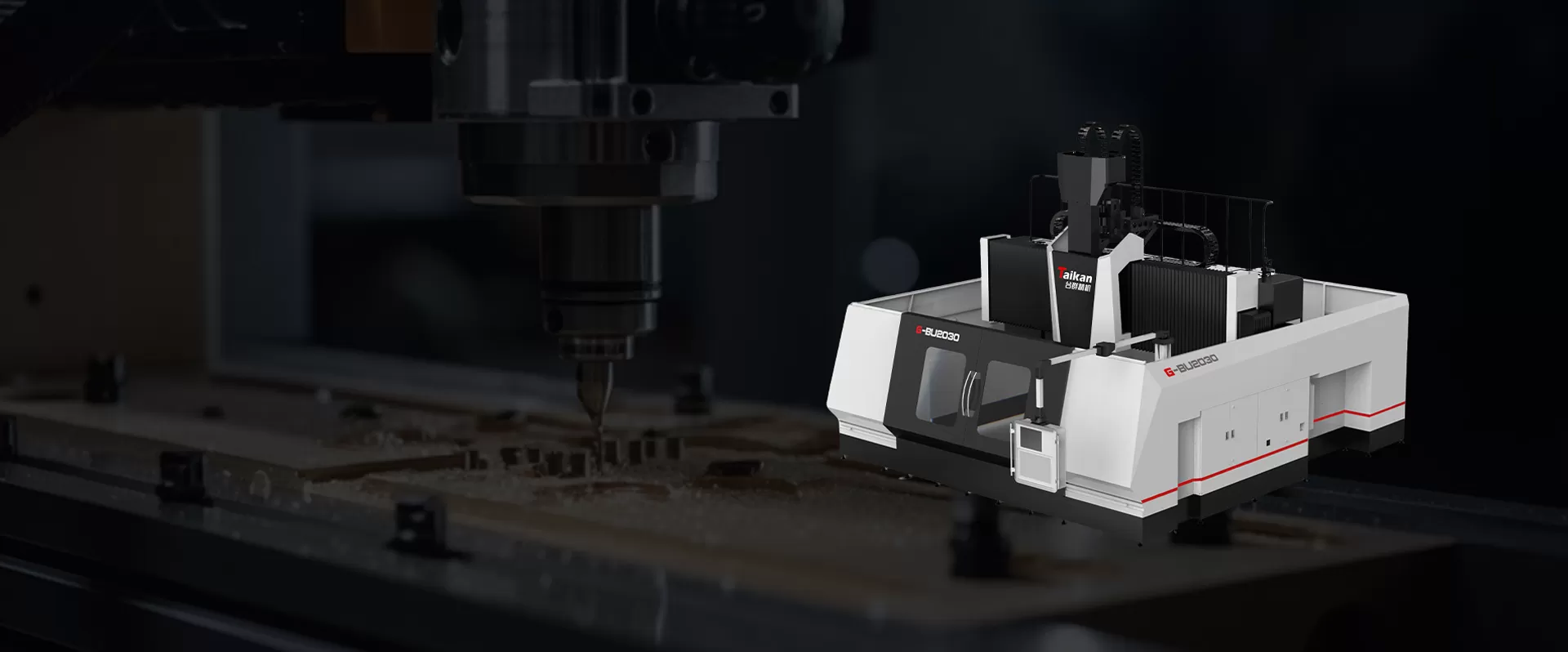

Taikan CNC: G-BU série pont 5 axes Centre d'usinage à portique fabricant et usine

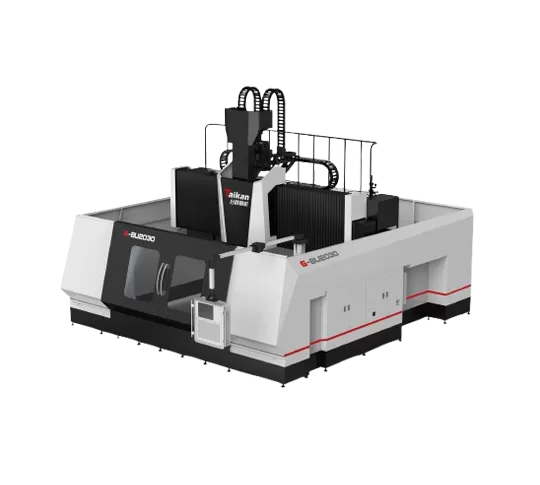

Types de centre d'usinage de portique à 5 axes Pont de série G-BU

Conception de table fixe avec la traverse se déplaçant le long de colonnes de type mur des deux côtés; les axes X, Y et Z sont tous des guides linéaires.
Tête pivotante en forme de fourche AC à entraînement direct standard avec un système Siemens ONE.

Article	Unité	G-BU2030/BU2040	G-BU2540/BU2560	G-BU3060
Voyage de l'axe X	Mm	3,200/4,200	4,200/6,200	6,200
Déplacement de l'axe Y	Mm	2,200	2,700	3,200
Déplacement de l'axe Z	Mm	1,000	1,000	1,000
Largeur de porte efficace	Mm	3,200	3,700	4,200
Largeur de table de travail	Mm	2,000	2,500	3,000
Longueur de table de travail	Mm	3,000/4,000	4,000/6,000	6,000
Spécifications du porte-outil	/	HSK-A63	HSK-A63	HSK-A63
Vitesse de broche max.	R/min	18,000	18,000	18,000
Puissance du moteur de la broche	KW	30	30	30
Couple de sortie de broche	N.m	72/85	72/85	72/85
