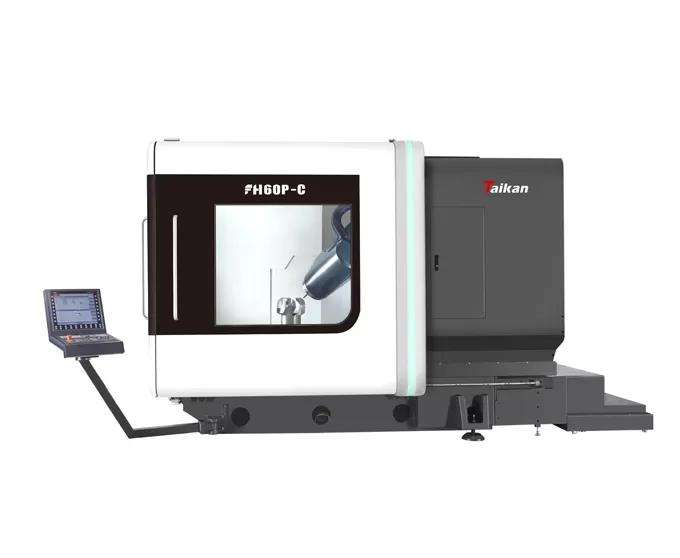

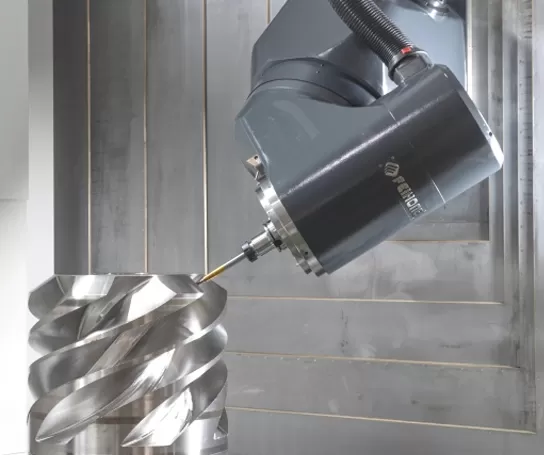

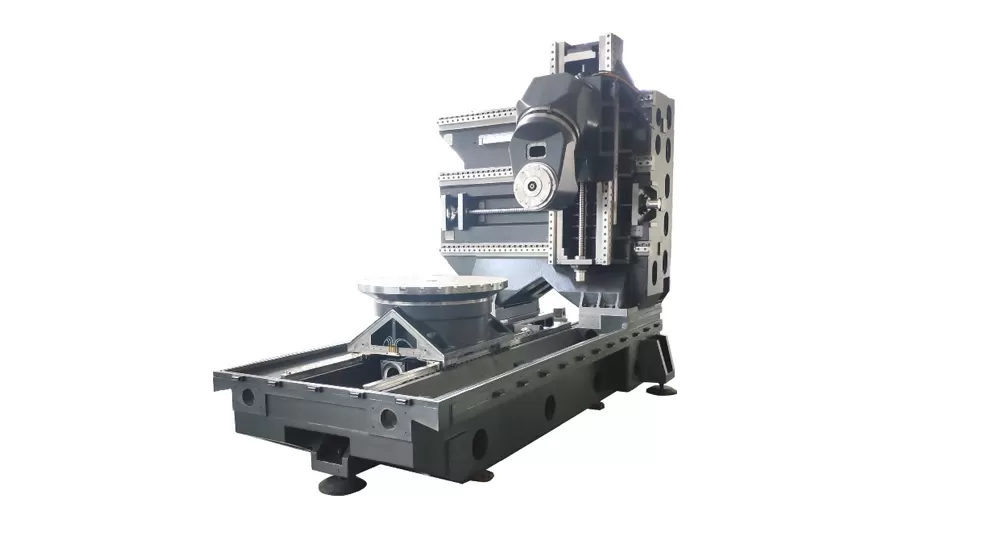

FH60P-C centre d'usinage de la moisissure et de la rotation à 5 axes

Voyage de l'axe X/Y/Z

600 × 800 × 600mm

Distance de la tête de fraisage horizontale

Centre à table de travail

30 ~ 630mm

Vitesse de la table rotative

350rpm

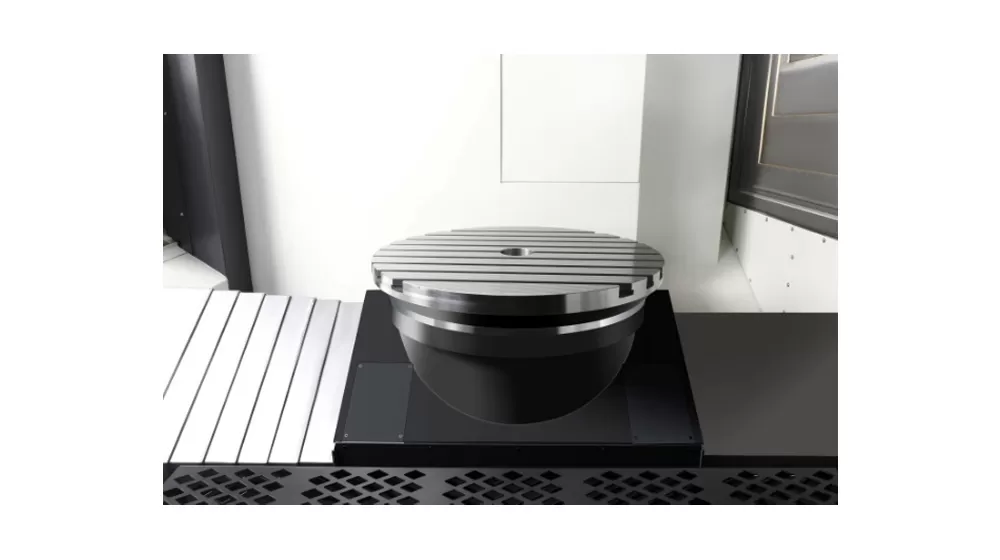

Taille de la table de travail

Φ 660mm

Max charge de table

Fraisage 2000kg

Tournant 1000kg

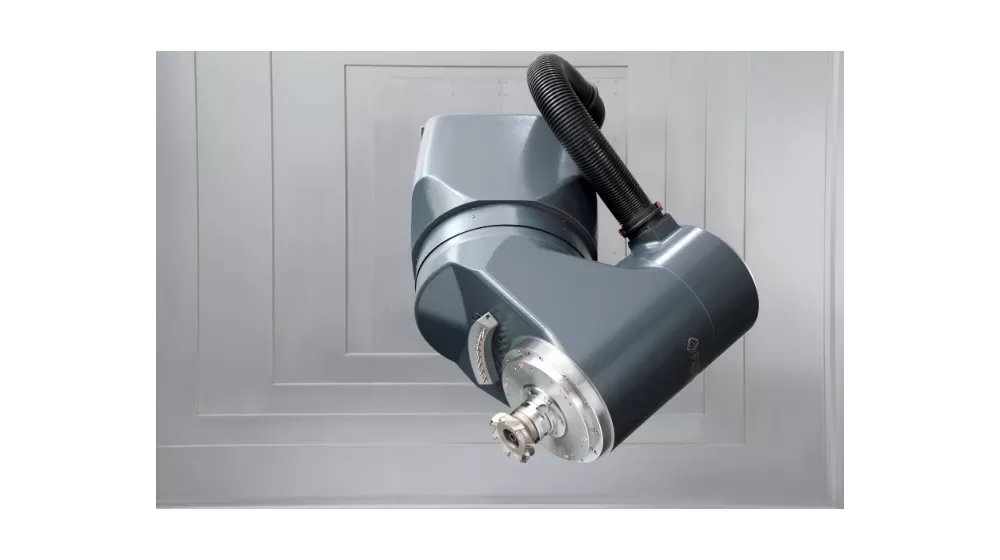

Tête de fraisage de balançoire (axe B)

Norme

Plage de balançoire (0 = Vertical/180 = Niveau)

-15 ° ~ + 180 °

Vitesse nominale de l'axe B

50rpm

Distance du nez de broche verticale à la table

150 ~ 750mm

Broche électrique Max. Vitesse

12000rpm

Puissance (S1-100 %/40% DC)

34/42kW

Couple (S1-100 %/40% DC)

132/192Nm

Broche conique

1:10 coniques

Interface d'outil

HSK-A63

Outil capacité du magazine

40T

Max. outil diamètre/longueur/poids

Φ 85mm/300mm/8kg

Temps de changement d'outil (outil à outil)

4s

Forage (normalisation de l'acier au carbone moyen)

Φ 40mm

Tapping (acier à carbone moyen normalisant)

M24

Travaillie rapide

40 m/min

Précision de positionnement X/Y/Z

0.006mm

X/Y/Z répéter la précision de positionnement

0.004mm

B/C précision de positionnement

8"

B/C répéter la précision de positionnement

4"

Sonde infrarouge

Renishaw OMP60

Jauge de réglage de l'outil
(Outil de mesure dans la zone d'usinage)

Renishaw NC4F230

Hauteur de la machine (machine standard)

2985mm

Zone occupée par le corps principal (L * W)

4300 × 2600mm

Outil magasin zone occupée (L * W)

2100 × 1250mm

Zone occupée par le convoyeur à puce (L * W)

3070 × 1065mm

Réservoir d'eau zone occupée (L * W)

1785 × 1355mm

Zone complète occupée par la machine
(À l'exclusion du réservoir d'eau) (L * W)

5200 × 3550mm

Poids de la machine

23000kg

Système de contrôle

Siemens ONE
