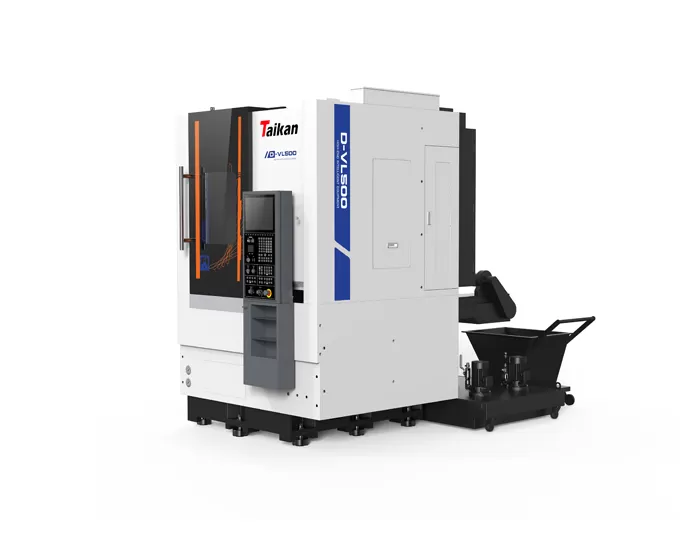

Tour vertical CNC haute précision D-VL500/D-VL500M

Gamme d'usinage

Max Balançoire Diamètre

Mm

650

Diamètre de rotation max sur chariot

Mm

500

Hauteur de la pièce Max

Mm

500

Poids de la pièce Max

Kg

500

Broche

Chuck Diamètre

Pouce

12 ″ (mandrin hydraulique)

Gamme de vitesse de broche

R/min

50 ~ 2500

Couple de broche max

Nm

900

Type de nez de broche

/

A2-8

Diamètre du roulement de centrage de broche

Mm

130

Puissance du moteur principal (S1/S2)

KW

12/22.8

12/23

Outil Post

Type de tourelle

/

Horizontal (vertical facultatif)

Horizontal

Nombre de positions

/

8(6)

12

Type de lecteur

/

Hydraulique

Servo

Diamètre extérieur du porte-outil de coupe

Mm

32 × 32

Diamètre du porte-outil trou intérieur

Mm

Φ 50

Nourrir

Type de guide d'alimentation de l'axe X/Z

/

Guide linéaire

Taux d'alimentation de l'axe X/Z

Mm/min

0.1 ~ 1000

Vitesse de traversée rapide de l'axe X/Z

M/min

20/16

Voyage horizontal de l'axe X

Mm

-20 ~ 315

Voyage vertical de l'axe Z

Mm

520

Couple du moteur d'alimentation de l'axe X/Z

Nm

12/22

Capacité d'usinage

Puissance moteur tête de puissance

KW/Nm

/

5.5/48

Max Capacité De Forage

Mm

/

Φ20 × 0.2

Max Tapping Capacité

Mm

/

M16 × 2/M27 × 1.5

Capacité de rainurage max

Mm

/

, 25 × 15 × 40

Précision

Précision de positionnement (axe X)

Mm

0.01

Précision de positionnement (axe Z)

Mm

0.01

Précision de positionnement (axe C)

"

/

55

Mm

0.006

Répétabilité (axe Z)

Mm

0.006

Répétabilité (axe C)

"

/

25

Autres

Système CNC

/

Siemens

Capacité totale d'alimentation

KVA

45

50

Capacité du réservoir de liquide de refroidissement

L

300

Empreinte (longueur × largeur)

Mm

1750 × 3050

Hauteur de la machine

Mm

2600

Poids de la machine (env.)

T

6.5

7
