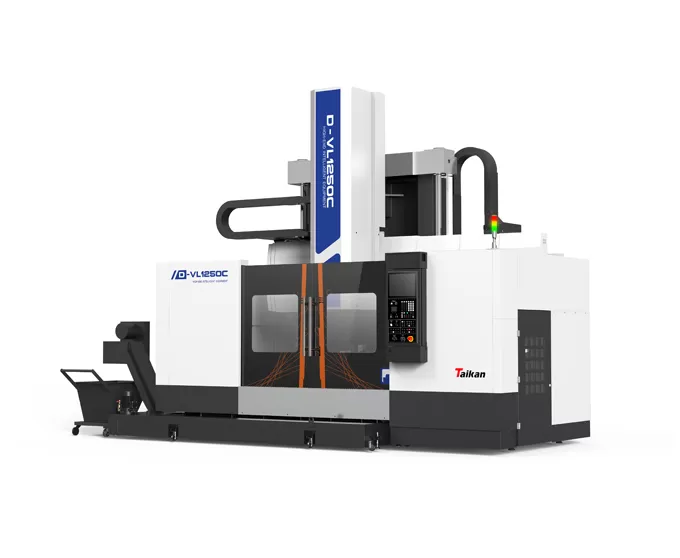

Name: Tour vertical CNC haute précision D-VL1250C/D-VL1250CM
Brand: GUANGDONG CREATE CENTURY INTELLIGENT EQUIPMENT GROUP CO., LTD.
Availability: InStock

Caractéristique du tour vertical CNC haute précision D-VL1250C/D-VL1250CM

Structure de la machine

La machine présente une structure thermiquement symétrique de type lit, avec les principaux composants en fonte à haute résistance pour assurer la stabilité et la rigidité.
Le pont est réglable verticalement pour accueillir des parties de différentes hauteurs, assurant une rigidité optimale pour chaque tâche d'usinage.
Le mouvement utilise un système de positionnement par étapes pour maintenir la précision, avec un magasin d'outils au sol pour une efficacité améliorée.

Pont de l'axe X

La conception à grande section améliore la résistance à la flexion et à la torsion, assurant des performances de coupe stables.
Le système de guidage combiné rouleau-toboggan offre un faible frottement et un excellent amortissement des vibrations, maintenant la précision et la stabilité à long terme.

Z-Axe Ram

Le bélier en acier carré de grande section est fabriqué à partir d'acier forgé allié de haute qualité, assurant une rigidité et une précision élevées pour la coupe lourde.
Le guide en acier allié enveloppant à quatre côtés avec revêtement en plastique offre une excellente absorption des vibrations, idéal pour les applications de coupe puissantes.
Équipé d'une broche de tourelle interne de style BT pour la traction et la libération automatiques des outils.

Table et broche

La direction axiale utilise des roulements à billes de poussée de haute précision avec précharge pour assurer la précision et prolonger la durée de vie de la table de travail.
La direction radiale utilise des roulements à rouleaux cylindriques à double rangée de haute précision pour une meilleure précision.
L'engrenage d'entraînement et les roulements de la table sont lubrifiés par un système de refroidissement, réduisant l'élévation de température et minimisant la déformation thermique.
Le moteur principal est une unité à couple élevé, équipée d'un réducteur pour fournir une large plage de vitesse de broche et soutenir la coupe robuste.
Un codeur est installé sur la base de la table de travail pour permettre une vitesse de surface constante pendant la coupe.

Application de tour vertical CNC haute précision D-VL1250C/D-VL1250CM

Il est largement utilisé dans la fabrication de pièces automobiles, telles que les moyeux, les disques de frein, les roues, les moyeux de frein, les réducteurs, etc. Il est particulièrement adapté au traitement de composants complexes tels que des disques, des coques et des pièces d'arbre court utilisés dans les roulements, l'énergie et d'autres industries. Les machines-outils offrent une haute précision, efficacité et qualité.

Exemple 1 Pièce

Exemple de pièce 2

Exemple de pièce 3

Exemple de pièce 4

Spécifications du tour vertical CNC D-VL1250C/D-VL1250CM haute précision

Article		Unité	D-VL1250C	D-VL1250CM
Gamme de traitement	Max Tournant Diamètre	Mm	1250
	Hauteur de la pièce Max	Mm	1000
	Poids de la pièce Max	Kg	5000
Broche	Tableau Diamètre	Mm	1100
	Gamme de vitesse de broche	R/min	3.15 ~ 400
	Gamme d'alimentation et d'indexation de fraisage	R/min	/	0.04 ~ 2
	Couple de table Max	KN · m	8	20
	Puissance du moteur principal	KW	S1 = 31,S2 = 37	S1 = 31,S2 = 37 (deux ensembles)
Tourelle	Type de tourelle outil	/	Centre de tournage	Centre de tournage-fraisage
	Selle Croix Section	Mm	220 × 220	280 × 280
	Positions de l'outil	/	8 ou 12	8 ou 12
	Taille de support d'outil de tournage de diamètre extérieur	Mm	32 × 32	40 × 40
	Interface de sortie du centre de rotation	/	BT50	BT50
Nourrir	Type de guide d'alimentation sur l'axe X	/	Guide de boîte/guide linéaire
	Type de guide d'alimentation de l'axe Z	/	Guide de boîte
	X, gamme d'alimentation de coupe d'axe Z	Mm/min	1000
	X, Z-axe outil tourelle rapide	M/min	12/10
	Voyage horizontal de l'axe X	Mm	-50 ~ 850
	Voyage vertical de l'axe Z	Mm	1000
	X, couple de moteur d'alimentation d'axe Z	Nm	37/25
Faisceau croisé	Voyage vertical Crossbeam	Mm	600
	Lancement d'indexation des faisceaux croisés	Mm	200
	Étapes d'indexation des faisceaux croisés	/	4
Broche de fraisage	Puissance du moteur de broche de fraisage	KW	/	S1 = 31,S2 = 37
	Vitesse de broche de fraisage	R/min	/	10 ~ 2000
	Fraisage Broche Trou coniques	/	/	BT50
	Couple de broche de fraisage max	N · m	/	1200
Précision	Précision de positionnement (X/Z)	Mm	0.02
Précision	Répétabilité (X/Z)	Mm	0.01
D'autres	Système CNC	/	Siemens
	Puissance totale de la machine	KVA	75	85
	Capacité du réservoir de liquide de refroidissement	L	600
	Empreinte de machine (L× W)	Mm	5550 × 3750
	Hauteur de la machine	Mm	4650	6450
	Poids de la machine (env.)	T	21	25

Les informations sur cette page sont à titre de référence seulement. Les spécifications et les détails peuvent changer en raison des mises à niveau ou des améliorations du produit. Pour plus d'informations, veuillez nous contacter.
