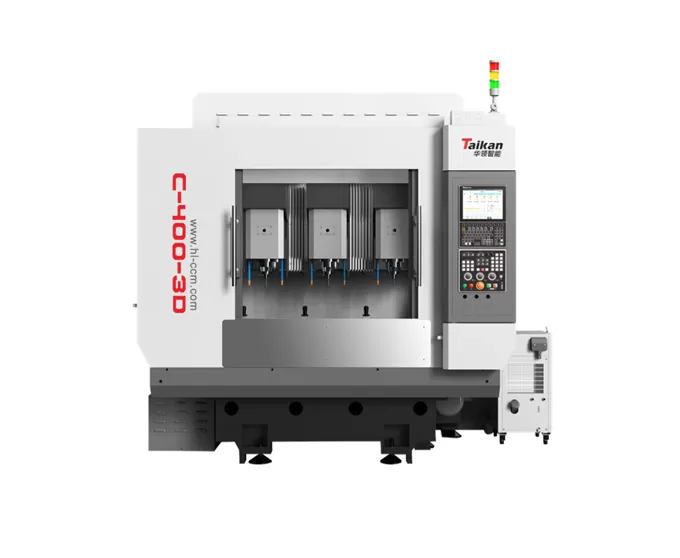

C-400-3D centre d'usinage à grande vitesse multi-table

Établi

Taille de la table (mm)

420*500

Distance de la table à la broche nez (mm)

155 ~ 355

Poids porteur maximum (Kg)

Voyage

Voyage X-direction (mm)

400

Voyage dans la direction Y (mm)

400

Z voyage (mm)

200

Broche

Puissance de broche (Kw)

6.0

Vitesse maximale de la broche (tr/min)

36000

Diamètre de la broche (mm)

Φ 100

Méthode de changement d'outil de broche

Changeur d'outil pneumatique

Forme de tige

ISO 25

Taux d'alimentation

Vitesse maximale d'alimentation à sec (m/min)

15

Vitesse maximale d'alimentation de coupe (m/min)

10

Précision de la machine-outil

Précision de positionnement: X/Y/Z (mm)

0.005

Précision de positionnement répétée: X/Y/Z (mm)

0.004

Outil magazine

Outil capacité du magazine

21T * 3

Formulaire de magazine outil

Magasin de servo-outils à chaîne

Source d'alimentation

Pression d'air (MPA)

≥ 0.6

Demande d'électricité (Kw)

29

Autres paramètres

Dimensions (avant et arrière *
Gauche et droite * haut et bas mm)

Poids (Poids env.: Kg)

5000

S'il faut configurer le réseau
Fonctions de transmission et de surveillance

Avoir

S'il faut configurer le poseur d'outils

Avoir
