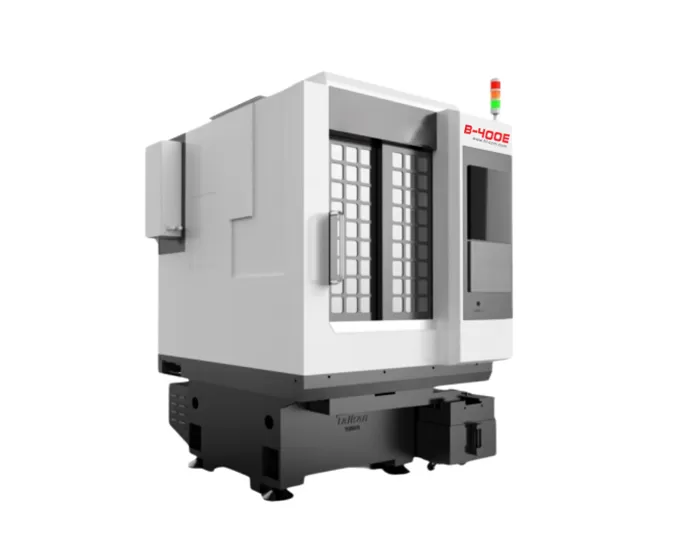

Centre B-400E de gravure de précision à haute vitesse à tête unique

Établi

Taille de la table (mm)

400*400

Distance de la table à la broche nez (mm)

110 ~ 260

Poids porteur maximum (Kg)

100

Voyage

Voyage X-direction (mm)

400

Voyage dans la direction Y (mm)

400

Z voyage (mm)

150

Broche

Puissance de broche (Kw)

4.0

Vitesse maximale de la broche (tr/min)

40 000

Diamètre de la broche (mm)

Φ 80

Méthode de changement d'outil de broche

Changeur d'outil pneumatique

Forme de tige

ISO 20

Taux d'alimentation

Vitesse maximale d'alimentation à sec (m/min)

15

Vitesse maximale d'alimentation de coupe (m/min)

8

Précision de la machine-outil

Précision de positionnement: X/Y/Z (mm)

0.005

Précision de positionnement répétée: X/Y/Z (mm)

0.004

Outil magazine

Outil capacité du magazine

10T

Formulaire de magazine outil

Magasin d'outil servo semi-parapluie

Source d'alimentation

Pression d'air (MPA)

≥ 0.6

Demande d'électricité (Kw)

8.5

Autres paramètres

Dimensions (avant et arrière *
Gauche et droite * haut et bas mm)

1550*1450*2082

Poids (Poids env.: Kg)

1700

S'il faut configurer le réseau
Fonctions de transmission et de surveillance

Avoir

S'il faut configurer le poseur d'outils

Avoir
